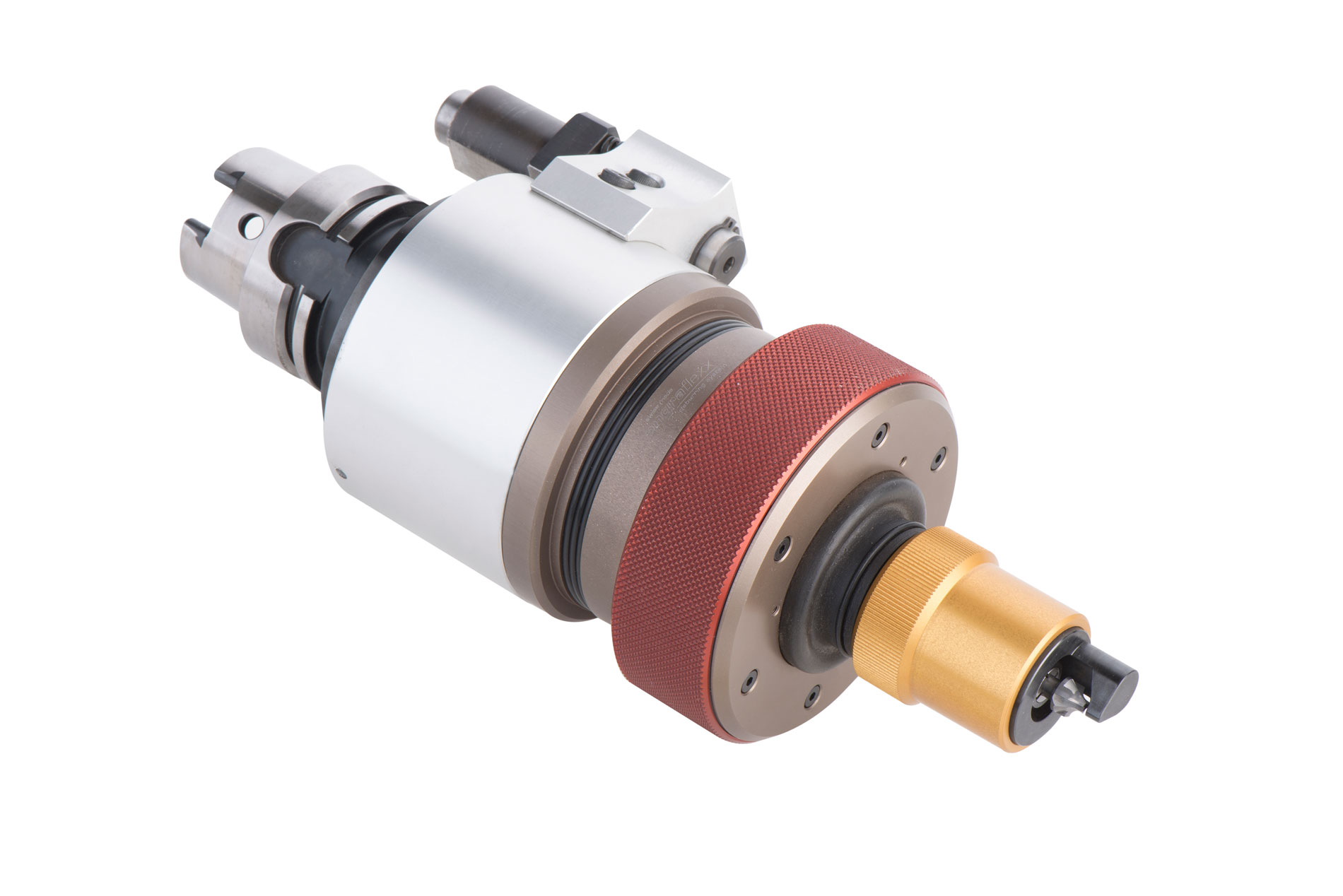

engraflexx SX / BAZ-WA

Dieser Werkzeugtyp wurde für Anwendungen konzipiert wenn an Werkstücken übergangslose Radien oder grössere, masslich exakt definierte Fasen angefräst werden müssen bzw. für sonstige Nacharbeiten an beliebigen, undefinierten Werkstück-Kanten.
Einmalige Stabilität und höchste Laufruhe der seitlich auslenkbaren Spindel sind die Hauptmerkmale des engraflexx SX/BAZ-WA. Aufgrund des stabilen, separat drehbar gelagerten Werkstückanschlages ist gleichzeitig höchste Prozess-Sicherheit gegeben.

Funktion des Anschlagsystems
Durch die spezielle Geometrie der Anschlagnase und die leichtgängige Lagerung dreht sich der Anschlag automatisch so um die Spindelachse, dass die Anschlagspitze immer gegen die zu bearbeitende Kante gerichtet ist.
Dadurch können Werkstücke mit verschiedensten innen- und aussenliegenden Konturen absolut prozesssicher nachbearbeitet bzw. entgratet werden.

Einsatzbereich

Exakt definiertes Entgraten oder Nachbearbeiten von Werkstück-Kanten
mit abweichenden Postitionen oder Massdifferenzen, z.B.

• Abfräsen von überstehenden Gräten
• Anfräsen von masslich tolerierte Fasen
• Anfräsen von übergangslosen Radien

Allgemeine Informationen

• universeller Einsatz in CNC-Maschinen
  • Anbau von Drehmomentstütze erforderlich
    (Anwendung analog von Winkel- oder Mehrspindelköpfen)
  • Werkzeug ist mit verschiedenen Werkzeugaufnahmen lieferbar
• Höchste Prozess-Sicherheit
  • stabiler, drehbar gelagerter Werkstückanschlag
  • garantiert immer gleichmässiges Bearbeitungsmass
• Verwendung handelsüblicher Fräser, Schleifstifte etc.

Werkzeug-Spezifikationen

• Integrierte, seitliche Spindel-Auslenkfunktion bis 8 mm
  • unveränderte Auslenkkraft auch bei grösserer Spindelauslenkung
  • gleichmässige Entgratung, unabhängig von Massabweichungen
• Spannzangenfutter für Aufnahme der Bearbeitungswerkzeuge
  • Standarddurchmesser 6 mm (weitere Durchmesser auf Anfrage)
• Individuell einstellbare seitliche Spindelauslenkung mit verstellbarer Auslenkkraft
  • mechanisch über Federpaket vorgespannt
  • stufenlose Einstellung über Verstellknopf
  • Einstellung über eingravierte Skala ablesbar
• Separate, äusserst stabile Spindellagerung
  • grosse Eigenstabilität und hohe Laufruhe
  • Drehzahlgrenzen: Standard 20’000 U/min, Sonder 30’000 U/min
  • vollständige Aufnahme der auftretenden Bearbeitungskräfte
• verschleissfest gehärteter, extrem leichtgängig drehbar gelagerter Werkstückanschlag
• Gewicht Spindeleinheit komplett: 5.9 kg
