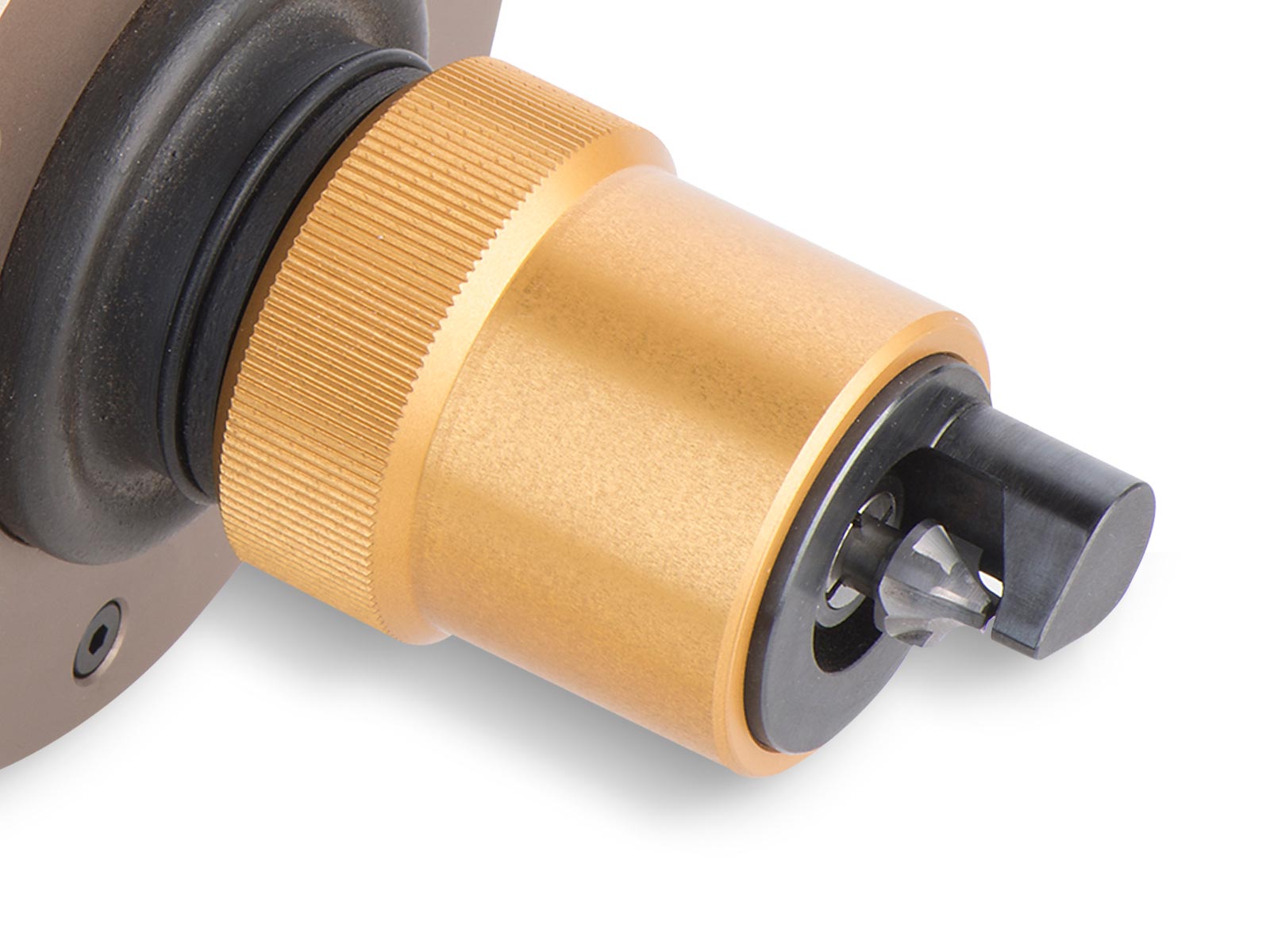

Inserto laterale di arresto del pezzo

L’inserto laterale di arresto del pezzo può essere impiegato in combinazione con i modelli di utensili engraflexx AP, ESP e SX.
Grazie alla speciale geometria del naso di arresto e del cuscinetto a scorrimento liscio, l’arresto ruota automaticamente intorno all’asse del mandrino in modo tale che la punta di arresto sia sempre indirizzata contro il bordo da sbavare. Ciò significa che è possibile rifinire o sbavare in modo sicuro pezzi con una grande varietà di profili interni ed esterni.

L’inserto laterale di arresto del pezzo viene impiegato quando è necessario fresare su pezzi con smussi dimensionalmente tollerati o raggi senza soluzione di continuità.

Particolarità del sistema di arresto:
Con l’impiego “convenzionale” del mandrino deflessibile, la punta di fresatura entra in contatto diretto con il bordo del pezzo. Di conseguenza, lo spessore della bava può avere un’influenza sul grado di sbavatura, in altri termini la sbavatura può mostrare alcune differenze anche con diversi gradi di formazione della bava.

Se si utilizza il mandrino deflessibile con l’inserto di arresto del pezzo, esso verrà supportato lateralmente sul bordo del pezzo. Il grande vantaggio: indipendentemente dalle differenze di posizione o dallo spessore della bava, la fresa bloccata nel mandrino viene sempre mantenuta alla stessa distanza definita dal mandrino.
Di conseguenza, né lo spessore della bava, né la velocità di avanzamento o la forza di precarico laterale della deflessione del mandrino influiscono sul grado di lavorazione dei bordi.

Settore d’impiego

Rifinitura esattamente definita dei bordi del pezzo
con posizioni divergenti o differenze dimensionali, per es

• Fresatura di bave in sporgenza
• Fresatura di smussi dimensionalmente tollerati
• Fresatura di raggi senza soluzione di continuità

Informazioni generali

• Impiego universale grazie ai vari adattatori per
  • engraflexx AP
  • engraflexx ESP
  • engraflexx SX

Specifiche dell’utensile

• Arresto girevole come elemento centrale
  • accessibilità ottimale di diverse aree di contorno
  • estrema scorrevolezza grazie ai cuscinetti a sfera doppi
  • stabile e resistente all’usura (superfici di arresto temprate)
• Diversi raggi di punta disponibili
  • per la fresatura di diversi raggi
  • per l’utilizzo di frese con diametri diversi
  • elevatissima intercambiabilità dell’inserto di arresto del pezzo senza l’impiego di utensili
